domingo, 7 de septiembre de 2008

ELECTRONICA BASICA Y ANALOGICA

TALLER ELECTRÓNICA BÁSICA:

Ley de ohm:


I=?
V=50V
R=450 OHM
I=V/R=50V/450OHM=0.1A


V=?
I=8.5A
R=100 OHM
V=R*I=100*8.5=850V


R=?
V=9V
I=0.008A
R=V/I=9V/0.008A=1125OHM

I=?
V=220V
R=400 OHM
I=V/R=220V/400 OHM=0.55A


R=?
V=9V
I=0.425A
R=V/I=9/0.425A=21.17647 OHM

R=?
I=0.005A
V=2.0V
R=V/I=2V/0.005A=400 OHM

ELECTRONICA ANALOGICA


Taller de resistencias y condensadores


RESISTENCIAS


1. caracteristicas de resistores fijos

solo tiene dos patas
no varian su valor ohm
su valor ohmico se decide al fabricarlas


2. caracteristicas de resistencias lineales

cuando estan a la luz su resistencia es baja
cuando estan en la oscuridad su resistencia es elevada


3. mencione los valores para los siguientes colores


rojo-rojo-azul-cafe: 2260 omH
Azul-amarillo-rojo * plateado:632 omh
Naranja-verde-café * dorado :351 omh


4. La siguiente tabla muestra las similitudes y diferencias entre potenciómetros, reostatos y trimmer:





CONDENSADORES





1. CLASIFICACIÓN DE LOS CONDENSADORES EN 3 FORMAS DISTINTAS:

Hechos a base de materiales dieléctricos:

Condensador plástico

Condensador de mica

Condensador de papel

Condensador cerámico.

Condensadores polarizados:

Condensador electrolítico.



Condensadores con armaduras móviles:

Condensador variable.

Condensador ajustable

2. USOS DE LOS CONDENSADORES:

Se usan para:

Baterías,Memorias,Filtros,Adaptación de impedancias,Modular FM

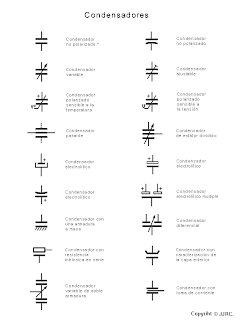

3. IDENTIFICACION SIMBOLO

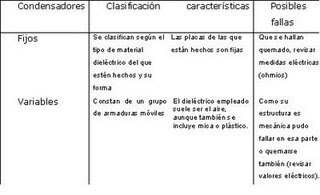

5. CUADRO DE CARACTERISTICAS Y POSIBLES FALLAS








6. CARACTERÍSTICAS ELÉCTRICAS Y USOS:

DE PAPEL: El dieléctrico es de celulosa impregnada con resinas o parafinas. Destaca su reducido volumen y gran estabilidad frente a cambios de temperatura. Tienen la propiedad de autoregeneración en caso de perforación. Las armaduras son de aluminio.Se emplean en electrónica de potencia y energía para acoplamiento, protección de impulsos y aplanamiento de ondulaciones en frecuencias no superiores a 50Hz.

CERÁMICO: Los materiales cerámicos son buenos aislantes térmicos y eléctricos.Su identificación se realiza mediante código alfanumérico. Se utilizan en circuitos que necesitan alta estabilidad y bajas pérdidas en altas frecuencias.

ELECTROLÍTICO: Permiten obtener capacidades elevadas en espacios reducidos. Actualmente existen dos tipos: los de aluminio, y los de tántalo. Los condensadores electrolíticos deben conectarse respetando su polaridad, que viene indicada en sus terminales, pues de lo contrario se destruiría.

CONDENSADOR DE PLÁSTICO:Condensador que utiliza como dieléctrico una fina capa de material plástico, el más utilizado es el poliéster ya que admite su metalización consiguiéndose condensador de tamaño muy reducido y bajo precio.

CONDENSADOR DE MICA:Condensador que utiliza como material dieléctrico una capa de mica.

APLICACIONES BÁSICAS Y ESPECÍFICAS:

En las fuentes de las impresoras grandes como la matriz de punto para oficina se encuentran condensadores electrolíticos que guardan energía para ayudar a guardar información en esas impresoras para aligerar su trabajo.En la entrada de alimentación de fuente regulada hay condensadores cerámicos para el control en la entrada y flujo de la energía en el integrado.El condensador cerámico sirve para filtrar la señal de timbre reemplaza los grandes condensadores de película, siendo ideal para las aplicaciones de telefonía y modems. Con el uso de los condensadores "Tip and Ring" no sólo salva espacio en la placa y reduce el peso total del producto, también permite técnicas de montaje superficial estándar proporcionando diseños más compactos.

BOBINAS Y TRANSISTORES

1. Funcion de la bobina en un circuito

almacena energía en forma de campo magnético. Todo cable por el que circula una corriente tiene a su alrededor un campo magnético generado por la mensionada corriente, siendo el sentido de flujo del campo magnético el que establece la ley de la mano derecha. Al estar la bobina hecha de espiras de cable, el campo magnético circula por el centro de la bobina y cierra su camino por su parte exterior.

2.Diferencias entre bobina fija y variable

A diferencia de la bobina fija, la bobina variable limita el flujo electromagnético creado por la propia bobina en cambio la bobina fija no limita el flujo y trabaja con frecuencias elevadas.

3.Diferencia entre bobina de nuckeo ferroso y de aire

Bobina con núcleo ferroso y bobina con núcleo de aire:Las bobinas con núcleo de aire trabajan con menor inductancia que las bobinas con núcleo ferroso por lo tanto las bobinas con núcleo ferroso trabajan con frecuencias mas elevadas.

4.variable igualacion de poder calculo de transformadores

numero de espiras de primario NP corriente del primario
________________________ = ___________________

numero de spiras del secundario NS corriente del secundario

entonces: Vs=Ns*Vp/Np


numero de ewspiras de primario numero de espiras secundario
________________________ = _________________________

numero de espiras secundario numero de espiras primario

entonces: Is=Np*Ip/Ns

5.Determine las demás variables presentes en las ecuaciones planteadas por el instructor en cuanto a reactancia inductiva y capacitiva se refieren.

Reactancia Capacitiva:

Xl= - 1/2(pi)fC

en la que:
Xc= Reactancia capacitiva en ohmios
C=Capacitancia en faradios
f=Frecuencia en hercios

Reactancia Inductiva:

Xl=1*2(pi)fL

en la que :
XL= Reactancia inductiva en ohmios
L=Inductancia en henrios
f=Frecuencia en hercios

6.Determine cual es el efecto cuando la reactancia capacitiva e inductiva son iguales y se hallan en una configuración en paralelo.

El efecto que crea es una frecuencia de resonancia y se obtiene de la siguiente fórmula:

FR = 1 / (2 x π x (L x C)1/2)

En resonancia como los valores de XC y XL son iguales, se cancelan y en un circuito RLC en paralelo la impedancia que ve la fuente es el valor de la resistencia.A frecuencias menores a la de resonancia, el valor de la reactancia capacitiva es alta y la inductiva es baja.A frecuencias superiores a la de resonancia, el valor de la reactancia inductiva es alta a la capicita basica


DIODOS Y TRANSISTORES
  1. DIODOS

Es el dispositivo semiconductor más sencillo y se puede encontrar, prácticamente en cualquier circuito electrónico. Los diodos se fabrican en versiones de silicio (la más utilizada) y de germanio.Constan de dos partes una llamada N y la otra llamada P, separados por una juntura también llamada barrera o unión. Esta barrera o unión es de 0.3 voltios en el germanio y de 0.6 voltios aproximadamente en el diodo de silicio.

Diodo Schottky

Diodo formado por un contacto entre un semiconductor y un metal, lo que elimina el almacenamiento de carga y el tiempo de recuperación. Un diodo Schottky puede rectificar corrientes de frecuencia superior a 300 MHz.

Diodo de capacidad variable (VARACTOR o VARICAP)

Diodo semiconductor con polarización inversa cuya capacidad entre los terminales disminuye en función de la tensión inversa aplicada entre sus extremos.

Diodo de conmutación

Diodo semiconductor diseñado para presentar una transición rápida entre el estado de conducción y el estado de bloqueo, y a la inversa.

Diodo rectificador.

Diodo de potencia media o alta que se utiliza para rectificar las corrientes alternas.

Diodo semiconductor.

Diodo que permite el paso de la corriente de su zona p, rica en huecos, a su zona n, rica en electrones.

Diodo de señal

Diodo semiconductor empleado para la detección o el tratamiento de una señal eléctrica de baja potencia.

Diodo láser

Diodo electroluminescente (LED) cuya estructura contiene una cavidad óptica y que está concebido de modo que permita la emisión estimulada, y por tanto la radiación de una onda luminosa quasi-monocromática y coherente (laser).

Diodo túnel

Diodo semiconductor que tiene una unión pn, en la cual se produce el efecto túnel que da origen a una conductancia diferencial negativa en un cierto intervalo de la característica corriente-tensión.La presencia del tramo de resistencia negativa permite su utilización como componente activo (amplificador/oscilador).

Diodo Zener

Diodo optimizado, mediante la elección del índice de dopado, para su funcionamiento en una región de ruptura inversa, a una tensión ampliamente independiente de la intensidad. Los diodos Zener se utilizan en reguladores de tensión.

TRANSISTORES

El transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador. El término "transistor" es la contracción en inglés de transfer resistor (resistencia de transferencia).

Elementos de un transistor o transistores:


El transistor es un dispositivo semiconductor de tres capas que consiste de dos capas de material tipo n y una capa tipo p, o bien, de dos capas de material tipo p y una tipo n. al primero se le llama transistor npn, en tanto que al segundo transistor pnp.


EMISOR, que emite los portadores de corriente,(huecos o electrones). Su labor es la equivalente al CATODO en los tubos de vacío o "lámparas" electrónicas.


BASE, que controla el flujo de los portadores de corriente. Su labor es la equivalente a la REJILLA cátodo en los tubos de vacío o "lámparas" electrónicas.


COLECTOR, que capta los portadores de corriente emitidos por el emisor. Su labor es la equivalente a la PLACA en los tubos de vacío o "lámparas" electrónicas.

viernes, 5 de septiembre de 2008

ley de ohm

La Ley de Ohm, postulada por el físico y matemático alemán George Simon , es una de las leyes fundamentales de la electrodinámica, estrechamente vinculada a los valores de las unidades básicas presentes en cualquier circuito eléctrico como son:

Tensión o voltaje (E), en volt (V).
Intensidad de la corriente (I), en ampere (A) o sus submúltipos.
Resistencia (R) de la carga o consumidor conectado al circuito en ohm

la corriente es directamente proporcional e el voltaje y a la vez inversamente proporcional a la resistencia de la carga que tiene conectada
I= V/R

jueves, 14 de agosto de 2008

CIRCUITO RAMAL TRIFASICO


CIRCUITO TRIFASICO:

En la elaboración del circuito trifásico necesitamos:

· 12 bombillos

· 12 rosetas

· 12 tomas

· Mas de 20 metros de cable teniendo en cuenta el color respectivo para la fase, neutro y tierra del circuito.

· Cinta aislante

· 2 cajas de distribución

· 14 termo magnéticos

· 4 interruptores

· Una clavija

· Destornilladores

· Pinzas

· Pelacables

· Bisturí

· Cortafríos


Para el desarrollo de esta actividad empezamos por hacer la clavija de donde simulamos las 3 fases:


En la imagen anterior se puede ver que el cable rojo que es la fase se divide en tres, donde cada una se representara como una fase diferente.

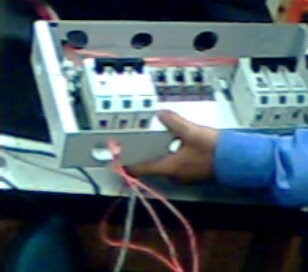

Luego cada fase va a un interruptor que actuara como totalizador para los mismos:

En la parte superior de la imagen se puede ver la conexión de las 3 fases a los totalizadores.

De cada totalizador saldrán 2 cables hacia dos termo magnéticos más, donde en uno se conectaran las rosetas y en el otro se conectaran las tomas.

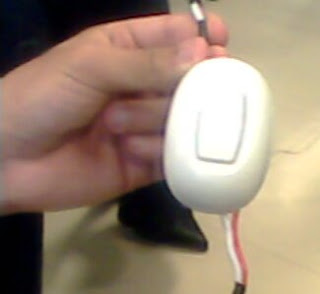

Para cada circuito de rosetas de cada breaker se debe colocar un interruptor.


El segundo cable de cada totalizador va conectado al circuito de tomas que estará en paralelo.


Además, de cada totalizador se hace un puente a otros 3 termo magnéticos que estarán libres, esto solo tendrá la fase conectada como se ve en la parte derecha de la imagen.

El neutro sale de la clavija y se conectara a la regleta, después saldrá por el final de la misma para la regleta de la caja donde se ubican las tomas y rosetas para conectarlos a estos mismos.



aqui mostramos como conectar el polo a tierra a las rosetas



Para el caso del polo a tierra sale también de la clavija:



Después sale a la segunda regleta de la primera caja de distribución.

Luego pasa a la regleta de la segunda caja de distribución, por ultimo este polo a tierra se conectara a cada una de las tomas.

y este es nuestro resultado final


Y para finalizar tomamos medidas de voltaje y corriente en las rosetas; voltaje en las tomas, breaker y corriente en los interruptores y realizamos el cuadro de cargas
